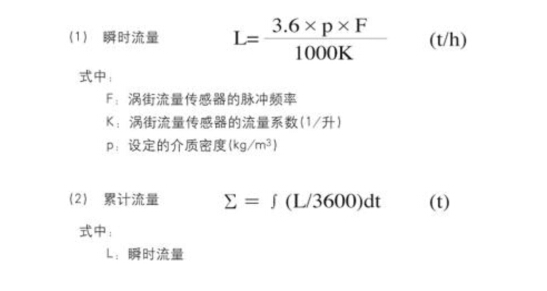

渦街流量計算公式：

K=f/qv=[πD2md/4Sr]-1



　　渦 街 流 量 計



　　在特定的流動條件下，一部分流體動能轉化為流體振動，其振動頻率與流速（流量）有確定的比例關系，依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類：渦街流量計、旋進（旋渦進動）流量計和射流流量計。流體振動流量計具有以下一些特點：



　　1）輸出為脈沖頻率，其頻率與被測流體的實際體積流量成正比，它不受流體組分、密度、壓力、溫度的影響；



　　2）測量范圍寬，一般范圍度可達10：1以上；



　　3）精確度為中上水平；



　　4）無可動部件，可靠性高；



　　5）結構簡單牢固，安裝方便，維護費較低；



　　6）應用范圍廣泛，可適用液體、氣體和蒸氣。



　　工作原理



　　在流體中設置旋渦發生體（阻流體），從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為U，旋渦發生體迎面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式



　　f=SrU1/d=SrU/md



　　旋渦發生體



　　旋渦發生體是檢測器的主要部件，它與儀表的流量特性（儀表系數、線性度、范圍度等）和阻力特性（壓力損失）密切相關，要求：



　　1 能控制旋渦在旋渦發生體軸線方向上同步分離；



　　2 在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；



　　3能產生強烈的渦街，信號的信噪比高；



　　4形狀和結構簡單，便于加工和幾何參數標準化，以及各種檢測元件的安裝和組合；



　　5 材質應滿足流體性質的要求，耐腐蝕，耐磨蝕，耐溫度變化；



　　6 固有頻率在渦街信號的頻帶外。
